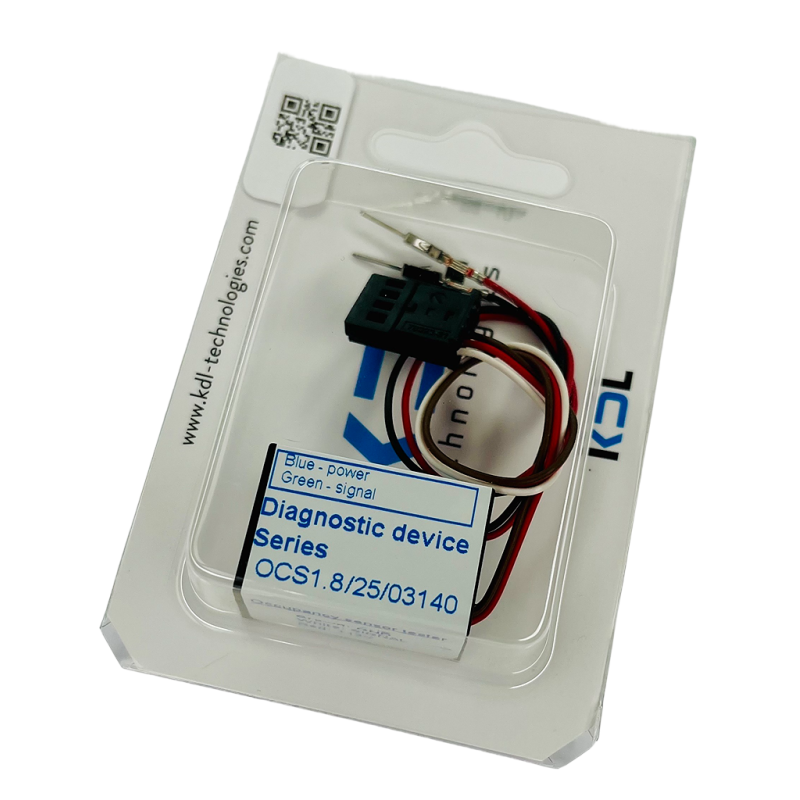

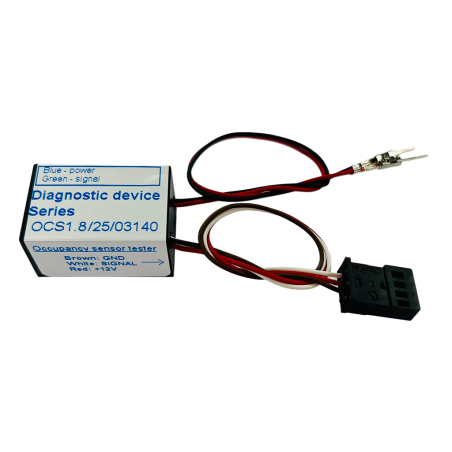

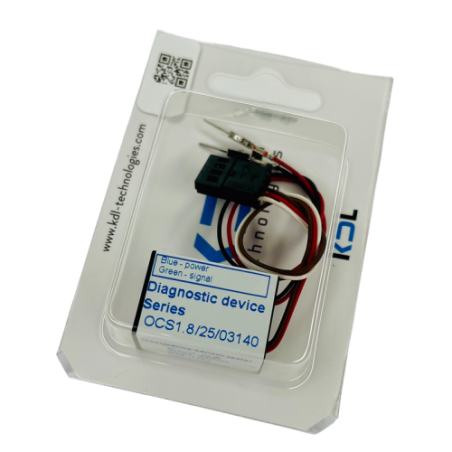

Emulator maty i pasa Mini EU - Tester OCS

PRODUKT

Tester diagnostyczny serii OCS - emulator maty (czujnika zajętości fotela) i zapinki pasa do Mini w wersji europejskiej z 3-przewodową matą.

Emulator działa w Mini do około 2015 roku, w wersji europejskiej:

- MINI Kabriolet R57 (2007-2015)
- MINI Clubman R55 (2007-2014)
- MINI Countryman R60 (2010-2016)
- MINI Coupé R58 (2010-2015)
- MINI Hatch R56 (2006-2013)
- MINI Paceman R61 (2012-2016)
- MINI Roadster R59 (2011-2015)

Emulator maty jest wyposażony we wtyczkę - łatwy montaż.
Emulator pasa jest zakończony pinami.

Emulator nie zadziała w samochodzie z matą 2-przewodową, 4-przewodową lub samochodzie z USA lub Kanady.

OPIS PRZEDMIOTU

Urządzenie jest wyprodukowane w UE i przetestowane.

Tester serii OCS jest łatwym w podłączeniu lecz zaawansowanym urządzeniem diagnostycznym służącym do wyszukania usterek w układzie SRS.

Po podłączeniu do instalacji samochodu emuluje pracę sprawnej maty zajętości fotela i wysyła do sterownika poduszek informacje, że na fotelu siedzi dorosła osoba. W wariancie z testerem zapinki pasa do sterownika wysyłana jest informacja, że pas jest zapięty.

Diody LED sygnalizują jego prawidłową pracę.

Wyróżnia się prostą budową oraz nieskomplikowanym montażem, jednak ze względów bezpieczeństwa montaż powinien być wykonany przez wykwalifikowaną osobę posiadającą wiedzę z zakresu układów SRS.

MONTAŻ

Poniżej uproszczona procedura montażu (dokładna instrukcja wraz z opisem urządzenia - link poniżej):

1. Wyłącz zapłon.
2. Pod fotelem pasażera znajdź wtyczkę maty i w jej miejsce podłącz wtyczkę emulatora.
3. Następnie zlokalizuj wtyczkę zapinki pasa, wypnij z niej przewody zapinki pasa i zastąp je przewodami emulatora pasa.
4. Wykasuj błąd przy użyciu odpowiedniego oprogramowania diagnostycznego (kontrolka zniknie, gdy była włączona z powodu uszkodzonej maty fotela).

Instrukcja montażu emulatora maty - kliknij

Instrukcja montażu emulatora pasa - kliknij

WYSYŁKA

Wszystkie przedmioty zakupione i opłacone do godziny 13.00 wysyłane są tego samego dnia roboczego - dostawa na drugi dzień!

WAŻNE INFORMACJE

1. Do zdiagnozowania usterki niezbędny jest dobry komputer diagnostyczny (urządzenie zewnętrzne podłączane przez OBD 2).

2. Jeśli po podłączeniu testera da się usunąć błąd SRS związany z czujnikiem zajęcia fotela to znaczy, że czujnik zajęcia fotela w samochodzie jest uszkodzony. Jeśli po podłączeniu testera nie da się skasować błędu SRS związanego z czujnikiem zajęcia fotela to znaczy, że układ SRS jest uszkodzony, oryginalny czujnik zajęcia fotela prawdopodobnie jest sprawny, a przyczyny problemu należy szukać w instalacji elektrycznej lub sterowniku poduszek.

3. Emulator nie będzie działał, jeśli wymieniono lub zmodyfikowano sterownik samochodu (ECU) poprzez zmianę ustawień lub kodowanie/programowanie czujników.

4. Emulator jest bezpieczny dla układu elektrycznego samochodu i nie wymaga cięcia ani lutowania przewodów. Po podłączeniu można go w dowolnym momencie odłączyć od samochodu i bezpiecznie podłączyć oryginalny czujnik, przywracając układ elektryczny do pierwotnego stanu. NIE przecinaj przewodów! Emulator nie będzie działał z przeciętymi przewodami.

5. Emulator nie będzie działał, jeśli skaner diagnostyczny OBD wykaże problemy z modułem SRS/Airbag (moduł ACSM/MRS). Czujnik maty siedzenia jest podłączony do modułu SRS/Airbag, więc jeśli moduł nie działa, mata siedzenia również nie działa. W większości przypadków oryginalna mata nie jest uszkodzona. Wystarczy naprawić problem z modułem, aby przywrócić działanie czujnika maty siedzenia.

6. Emulator nie zadziała, jeśli skaner diagnostyczny pokazuje następujące kody usterek: 93C1, 93C2, 9C1C, 9C2C lub kod usterki, którego opis brzmi: "mata zajętości siedzenia - nie można uruchomić systemu (Seat occupancy detection - System could not be enabled)", "mata zajętości siedzenia - problem z komunikacją (Seat occupancy detection - communication problem)", albo "mata zajętości siedzenia - nieprawidłowe kodowanie (Seat occupancy detection - wrong coding)".
